| ویژگی | مقدار / توضیح |
|---|---|
| نوع ماژول | خروجی دیجیتال (Digital Output Module) |
| کد فنی | 6ES7-322-1BH01-0AA0 |
| تعداد خروجیها | ۱۶ خروجی دیجیتال (RS Components) |
| ولتاژ کاری خروجی | ۲۴ ولت DC (Siemens Support) |
| جریان اسمی هر خروجی | ۰.۵ آمپر (RS Components) |
| مجموع جریان قابل تحمل (گروهی) | تا ۴ آمپر در هر گروه از خروجیها (RS Components) |
| ایزولاسیون | خروجیها ایزوله شده نسبت به باس پشتی ماژول (Siemens Support) |
| حداکثر جریان بدون بار (مصرف پایه) | ~۸۰ mA (RS Components) |
| توان تلف شده (Loss) | ~۴.۹ وات (Siemens Support) |
| تأخیر سوئیچینگ | برای بار مقاومتی: «۰ → ۱» حداکثر ۱۰۰ میکروثانیه، «۱ → ۰» حداکثر ۵۰۰ میکروثانیه (RS Components) |
| مقاومت بار قابل قبول | حداقل ۴۸ اهم، حداکثر ۴ کیلو اهم (RS Components) |
| بار لامپ | حداکثر ۵ وات (RS Components) |
| فرکانس سوئیچینگ | با بار مقاومتی حداکثر ۱۰۰ هرتز (RS Components) |
| ولتاژ مجاز کاری | ۲۰.۴ تا ۲۸.۸ ولت DC (Siemens Support) |
| مقاومت بار ترجیحی | ۴۸ Ω تا ۴۰۰۰ Ω (RS Components) |

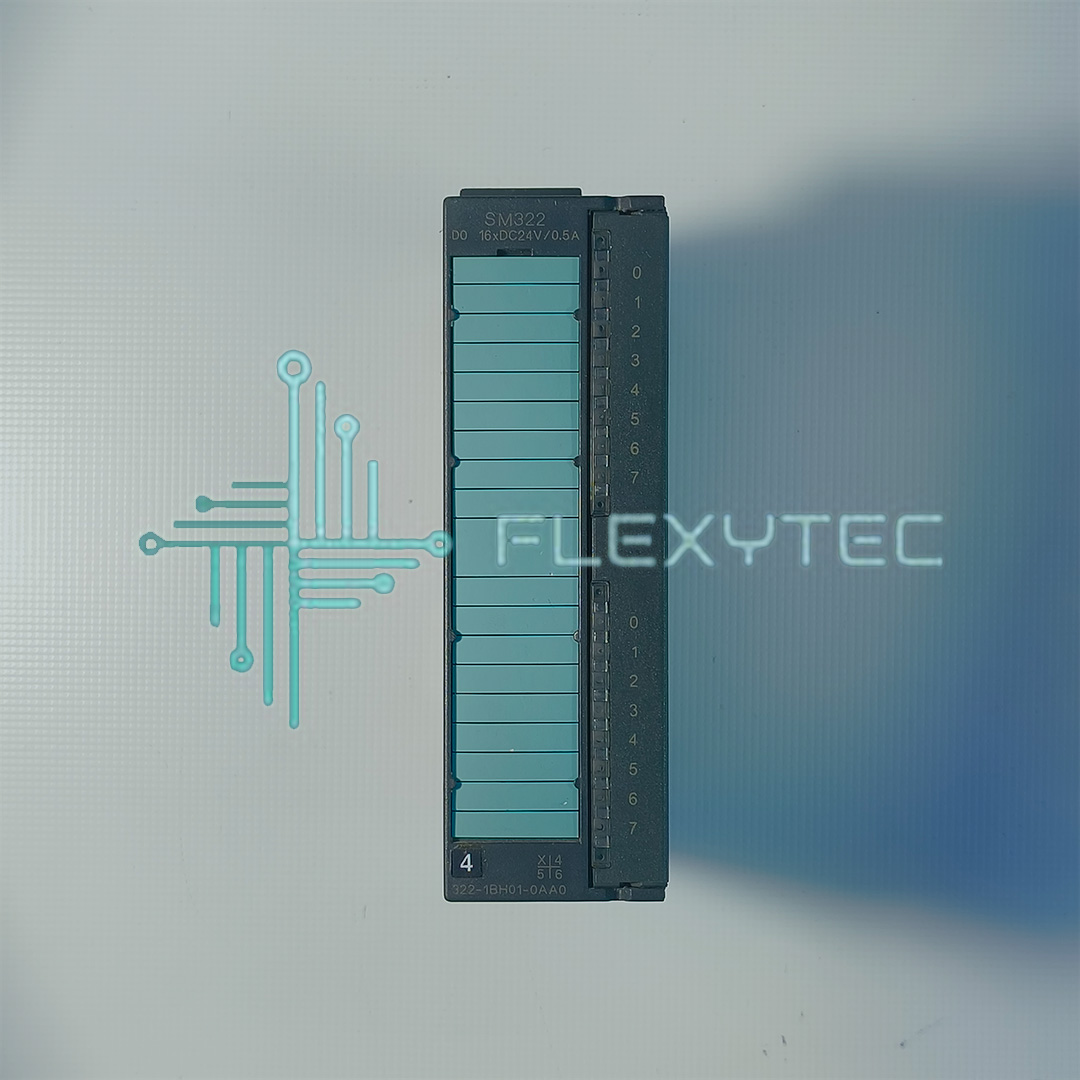

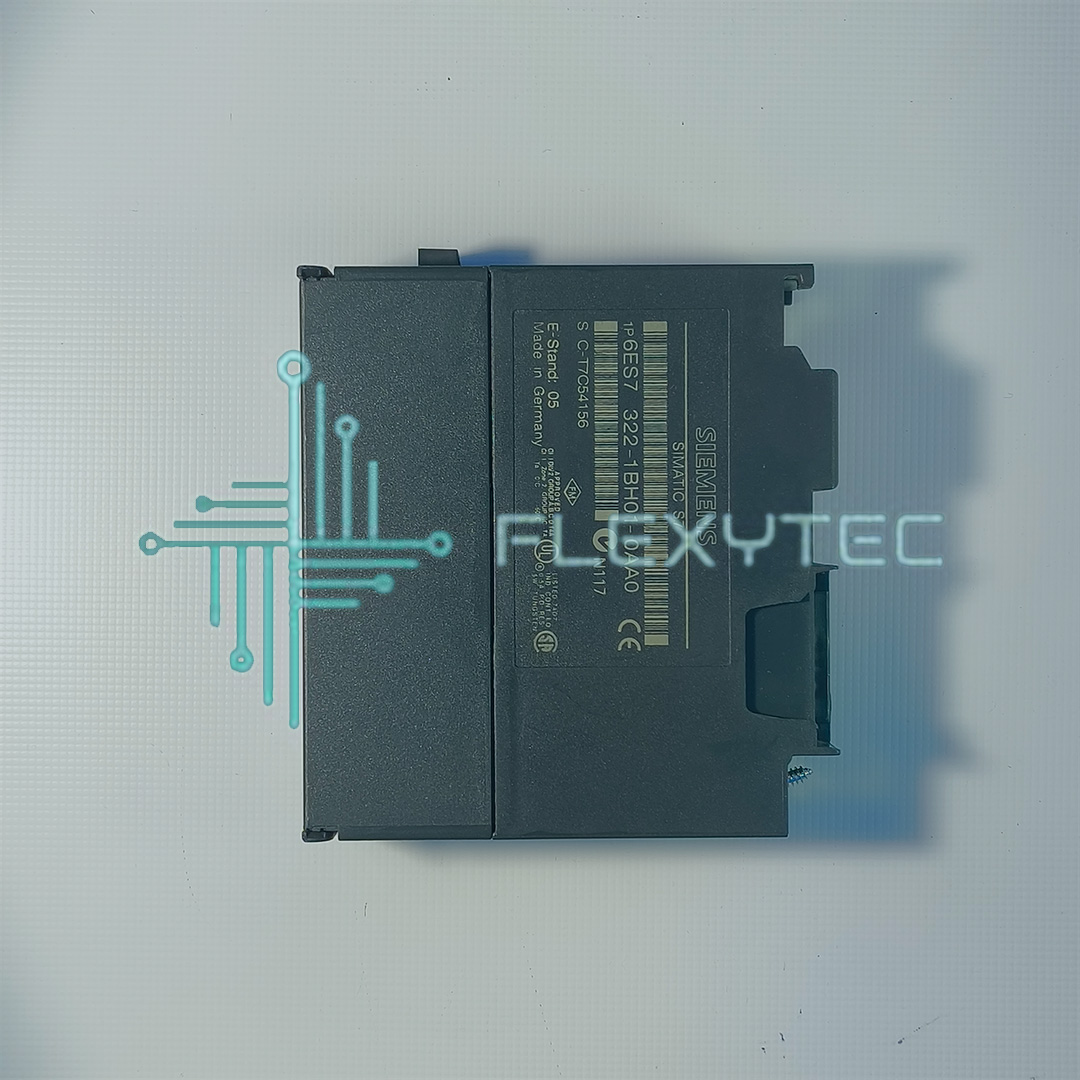

ماژول خروجی دیجیتال S7-300 زیمنس
توضیحات کوتاه
ماژول SM 322 (کد 6ES7-322-1BH01-0AA0) از خانواده SIMATIC S7-300 زیمنس، یک ماژول خروجی دیجیتال ایزوله با ۱۶ خروجی دیجیتال (DO) است که ولتاژ کاری آن ۲۴ ولت DC بوده و جریان قابل تحمل هر خروجی ۰.۵ آمپر است. RS Components+2Siemens Support+2
این ماژول مناسب کنترل تجهیزات DC مانند شیر برقیها، رلهها و محرکهای دیجیتال در سیستمهای اتوماسیون صنعتی میباشد. از آنجایی که خروجیها به صورت ایزوله شده طراحی شدهاند، احتمال اثر تداخل الکتریکی بر مدار کنترل کاهش مییابد. Siemens Support+
تومان۸.۹۰۰.۰۰۰
