| ویژگی | مقدار / توضیح |
|---|---|
| نوع ماژول | Communications Processor (CP) برای S7-300 |
| کد فنی | 6GK7-343-1CX10-0XE0 |
| نام تجاری | CP 343-1 Lean |
| عملکرد اصلی | اتصال PLC S7-300 به Industrial Ethernet / PROFINET |
| پروتکلهای پشتیبانیشده | TCP/IP, UDP, Multicast, SEND/RECEIVE (با و بدون RFC1006), Fetch/Write, S7 Communication (Siemens Industry Cache) |
| عملکرد بهعنوان PROFINET | پشتیبانی از PROFINET IO Device با سوییچ داخلی ۲ پورت (Siemens Industry Cache) |
| تعداد اتصالات همزمان (Open Communications)** | حداکثر 8 اتصال (support.industry.siemens.com) |
| نرخ انتقال لینک Ethernet | 10 … 100 Mbps (docs.rs-online.com) |
| تأمین برق | 5 V از باس پشتی + 24 V خارجی (docs.rs-online.com) |
| جریان مصرفی | از باس پشتی: ~0.2 A (5 V) (docs.rs-online.com) از منبع 24 V خارجی: ~0.16 A (معمولی)، تا 0.2 A (حداکثر) (support.industry.siemens.com) |
| توان تلفشده | ~5.8 وات (support.industry.siemens.com) |
| دمای کاری | 0 … 40 °C در نصب عمودی 0 … 60 °C اگر باسها بهصورت افقی قرار گیرند (docs.rs-online.com) |
| محدوده دمای ذخیرهسازی / حملونقل | –40 … +70 °C (docs.rs-online.com) |
| رطوبت مجاز | تا 95% بدون تغلیظ (condensation) (docs.rs-online.com) |
| کلاس حفاظتی | IP20 (docs.rs-online.com) |
| ابعاد و وزن | عرض: 40 میلیمتر ارتفاع: 125 میلیمتر عمق: 120 میلیمتر (docs.rs-online.com) وزن تقریباً: 0.22 کیلوگرم (docs.rs-online.com) |
تجهیزات شبکه S7-300 زیمنس
توضیحات کوتاه

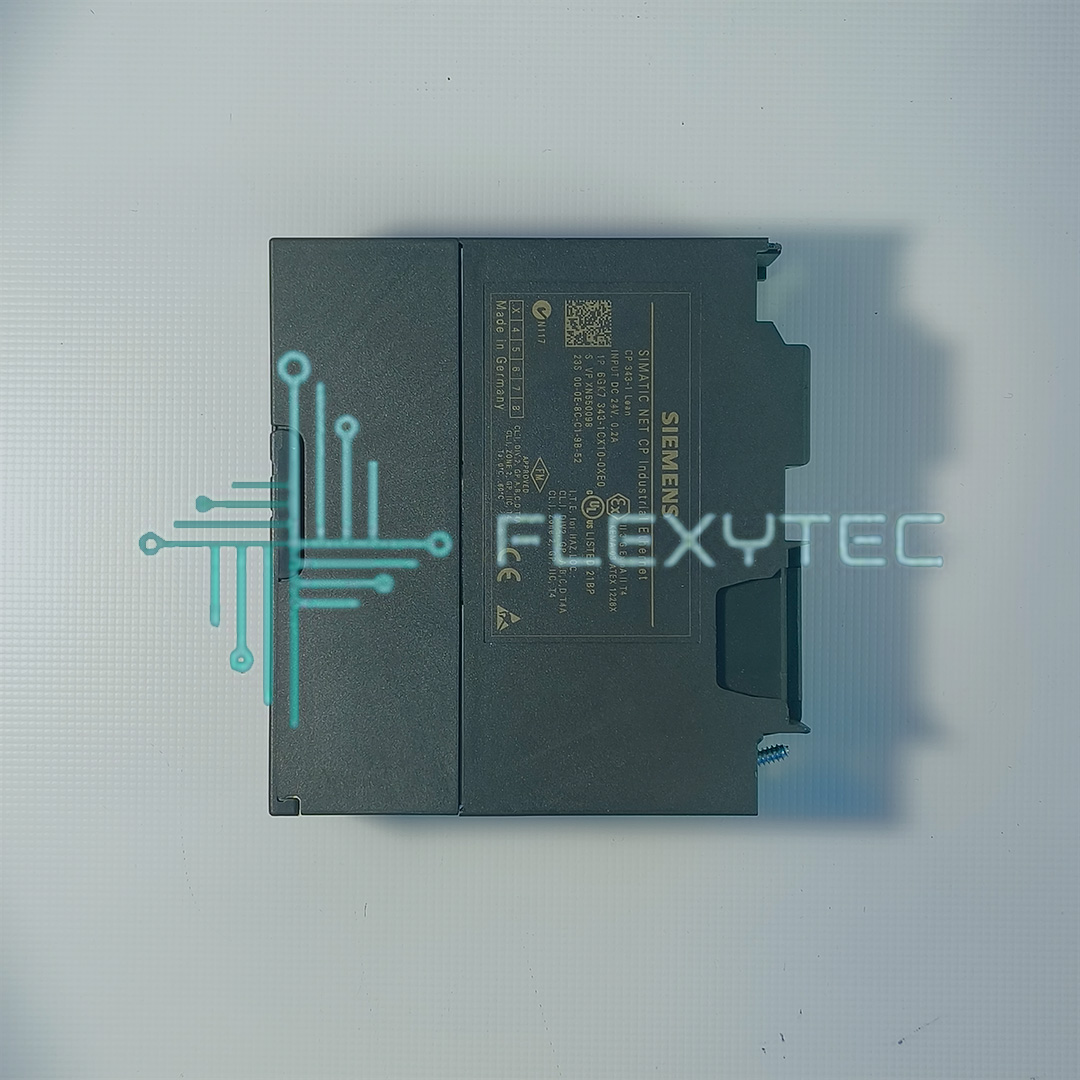

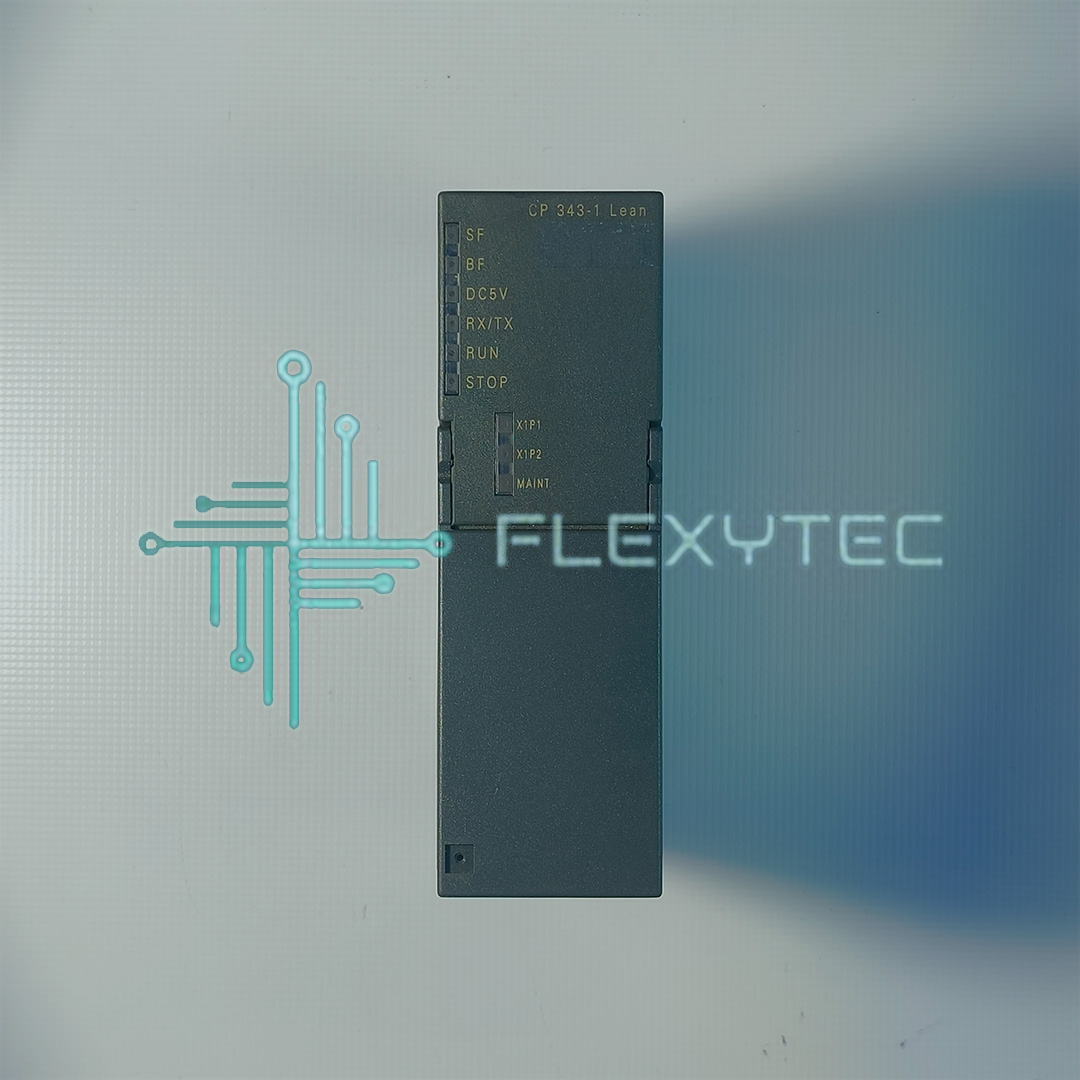

ماژول CP 343-1 Lean (6GK7-343-1CX10-0XE0) یک پردازشگر ارتباطی (Communications Processor) از سری SIMATIC NET شرکت زیمنس است که برای اتصال سیستم S7-300 به شبکه اترنت صنعتی / PROFINET طراحی شده است. این ماژول امکان تبادل داده از طریق پروتکلهایی مانند TCP/IP، UDP، Multicast و همچنین خدمات SEND/RECEIVE را فراهم میکند. همچنین دارای یک سوییچ داخلی ۲ پورت Ethernet است که امکان اتصال مستقیم ماژولهای دیگر یا شبکه به آن را فراهم میآورد. Siemens Industry Mall+3docs.rs-online.com+3Siemens Industry Cache+3
این CP به عنوان نقطه واسط بین باس داخلی S7-300 و شبکه صنعتی عمل میکند و میتواند بهعنوان PROFINET IO Device یا I-Device پیکربندی شود. Siemens Industry Cache+
