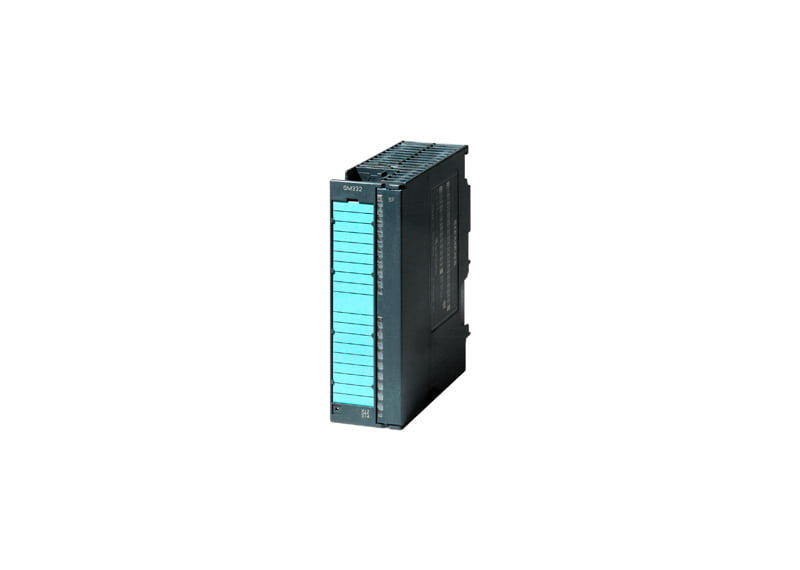

ماژول خروجی آنالوگ SM 332 6ES7332-5HF00-0AB0 زیمنس
ماژول خروجی آنالوگ SM 332 6ES7332-5HF00-0AB0 یک ماژول ۸ کاناله از خانواده SIMATIC S7-300 است. این ماژول برای تبدیل دادههای دیجیتال به سیگنالهای آنالوگ ولتاژ و جریان طراحی شده است. رزولوشن ۱۲ بیتی آن، دقت بالایی را در فرآیندهای صنعتی تضمین میکند.
مشخصات فنی اصلی
-
تعداد کانالهای خروجی: ۸ کانال آنالوگ مجزا
-
رزولوشن: ۱۱/۱۲ بیت
-
ولتاژ تغذیه: ۲۴ ولت DC
-
حداکثر توان تلفاتی: حدود ۶ وات
-
ایزولاسیون: ایزولاسیون نوری (اپتوکوپلر) بین کانالها و باس بکپلین
رِنجهای خروجی پشتیبانیشده ماژول خروجی آنالوگ SM 332 زیمنس
این ماژول از رِنجهای متنوع ولتاژ و جریان پشتیبانی میکند. بنابراین، با طیف وسیعی از تجهیزات میدانی سازگار است. رِنجهای اصلی عبارتاند از:
-
ولتاژ: ۰ تا ۱۰ ولت، ۱ تا ۵ ولت، ۱۰± ولت
-
جریان: ۰ تا ۲۰ میلیآمپر، ۴ تا ۲۰ میلیآمپر
ویژگیهای حفاظتی و عیبیابی
حفاظت اتصال کوتاه در تمامی خروجیهای این ماژول تعبیه شده است. این ویژگی از آسیب دیدن ماژول در برابر اتصالات اشتباه یا اتصال کوتاه در مدار بار جلوگیری میکند.
همچنین، این ماژول مجهز به قابلیت Diagnostics (عیبیابی) است. این قابلیت امکان شناسایی خطاهایی نظیر قطعی سیم یا بار بیشازحد را فراهم میکند. در نتیجه، فرآیند نگهداری و تعمیرات سیستم بهینهتر انجام میشود.
نصب، اتصال و تعویض ماژول خروجی آنالوگ SM 332 زیمنس
اتصال این ماژول به تجهیزات جانبی از طریق یک کانکتور ۴۰ پین انجام میگیرد. این کانکتور به ترمینالهای مربوطه در تابلو برق متصل میشود.
یکی از مزایای کلیدی این مدل، قابلیت تعویض در حالت روشن بودن باس بکپلین (Hot Swap) است. به عبارت دیگر، اپراتور میتواند ماژول را بدون قطع برق کل سیستم و بدون آسیب به سختافزار، خارج یا جایگزین کند.
نکته مهم در مورد توان مصرفی
با توجه به توان تلفاتی ۶ وات، هنگام نصب ماژول در تابلو برق باید فضای کافی برای تهویه و دفع گرما در نظر گرفته شود. این اقدام از افزایش دمای داخلی و کاهش طول عمر قطعات جلوگیری میکند.
