راهنمای جامع اتصال مبدل ODOT DPM01 (Modbus RTU به Profibus DP)

۱. مقدمه

دسترسی به ویدئو توضیحات ODOT DPM01 فارسی و گام به گام

در دنیای اتوماسیون صنعتی، یکی از چالش‌های رایج، برقراری ارتباط بین تجهیزاتی است که از پروتکل‌های مختلف ارتباطی پشتیبانی می‌کنند. پروتکل Modbus RTU یکی از پرکاربردترین پروتکل‌ها در سطح تجهیزات میدانی مانند اینورترها، راه‌اندازهای موتور، تجهیزات اندازه‌گیری و … است. از سوی دیگر، Profibus DP به‌عنوان یک پروتکل استاندارد و پرسرعت در سطح شبکه‌های کارخانه‌ای و ارتباط با PLCهای زیمنس شناخته می‌شود.

مبدل ODOT-DPM01 پاسخی است به همین نیاز: این محصول یک دروازه پروتکل (Protocol Gateway) است که به‌صورت دوطرفه، داده‌ها را بین شبکه Modbus RTU و Profibus DP تبادل می‌کند. در این مقاله، با تکیه بر آموزش ویدئویی ارائه‌شده توسط تیم Odot Automation Indonesia، مراحل عملی راه‌اندازی این مبدل را مرور می‌کنیم.

۲. آشنایی با مبدل ODOT-DPM01

۲-۱. ویژگی‌های اصلی

مبدل ODOT-DPM01 دارای مشخصات فنی برجسته‌ای است که آن را به گزینه‌ای مناسب برای پروژه‌های صنعتی تبدیل می‌کند:

۲-۲. کاربردهای مبدل

این مبدل در پروژه‌های زیر کاربرد گسترده‌ای دارد:

• اتصال تجهیزات Modbus (مانند اینورترها، راه‌اندازهای موتور، تجهیزات اندازه‌گیری برق، سنسورهای هوشمند) به PLCهای زیمنس سری S7-300، S7-400، S7-1200 و S7-1500

• اتصال به سیستم‌های DCS دارای Master Profibus-DP

• یکپارچه‌سازی تجهیزات قدیمی دارای پروتکل Modbus با شبکه‌های مدرن Profibus

۳. آماده‌سازی سخت‌افزار

۳-۱. اتصالات و پایه‌های مبدل

مبدل ODOT-DPM01 دارای پایانه‌های زیر است:

• منبع تغذیه: پایانه‌های V+ (۲۴ ولت مثبت) و V- (۲۴ ولت منفی)

• رابط RS485: پایانه‌های A+ (مثبت) و B- (منفی)

• رابط RS422: پایانه‌های R-، R+، T-، T+

• رابط RS232: پایانه‌های RX و TX

• اتصال Profibus: کانکتور DB9 مادگی

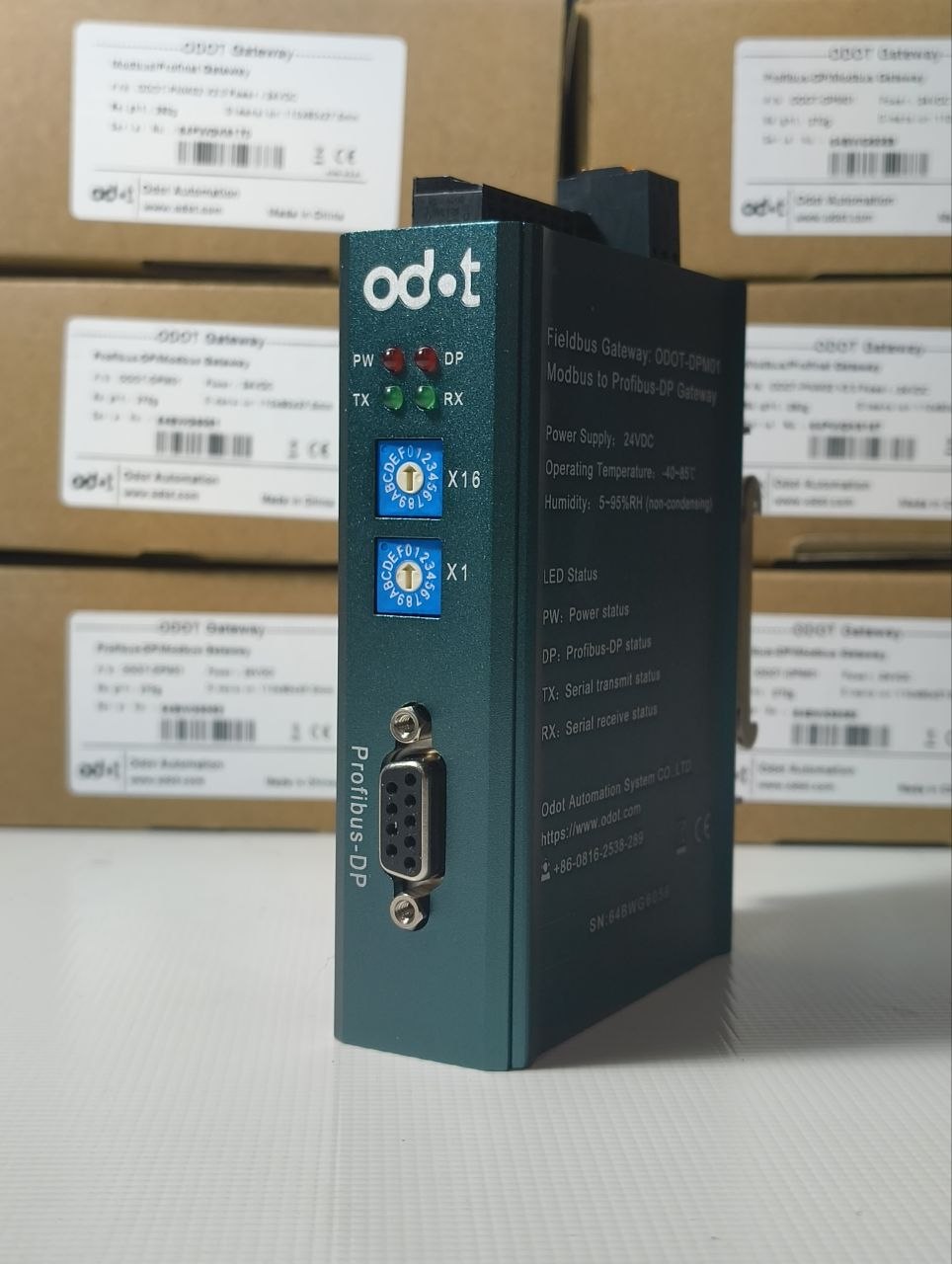

۳-۲. تنظیم آدرس Profibus با سوئیچ DIP

تنظیم آدرس Profibus در این مبدل با استفاده از سوئیچ‌های DIP انجام می‌شود:

• مبدل دارای دو سوئیچ DIP برای تنظیم آدرس به‌صورت هگزادسیمال است

• سوئیچ(X16): برای تنظیم رقم اول آدرس (۰ تا F)

• سوئیچ(X1): برای تنظیم رقم دوم آدرس (۰ تا F)

• محدوده آدرس‌های معتبر Profibus-DP: ۱ تا ۱۲۵

مثال: برای تنظیم آدرس ۳، کافی است سوئیچ را روی ۰ و سوئیچ را روی ۳ قرار دهید (۰×۱۶ + ۳ = ۳).

۳-۳. سیم‌کشی اتصال به PLC

در اتصال مبدل به PLC زیمنس از طریق Profibus-DP، نکات زیر باید رعایت شود:

• کابل Profibus از خروجی Profibus مبدل (کانکتور DB9) به ورودی Profibus PLC متصل می‌شود

• سوئیچ ترمیناسیون (Termination) در هر دو طرف (هم در مبدل و هم در PLC) باید در وضعیت OFF قرار گیرد

• در مبدل، پایانه‌های A+ (مثبت) و B- (منفی) برای ارتباط RS485 استفاده می‌شوند

۴. راه‌اندازی در نرم‌افزار TIA Portal

۴-۱. ایجاد پروژه جدید

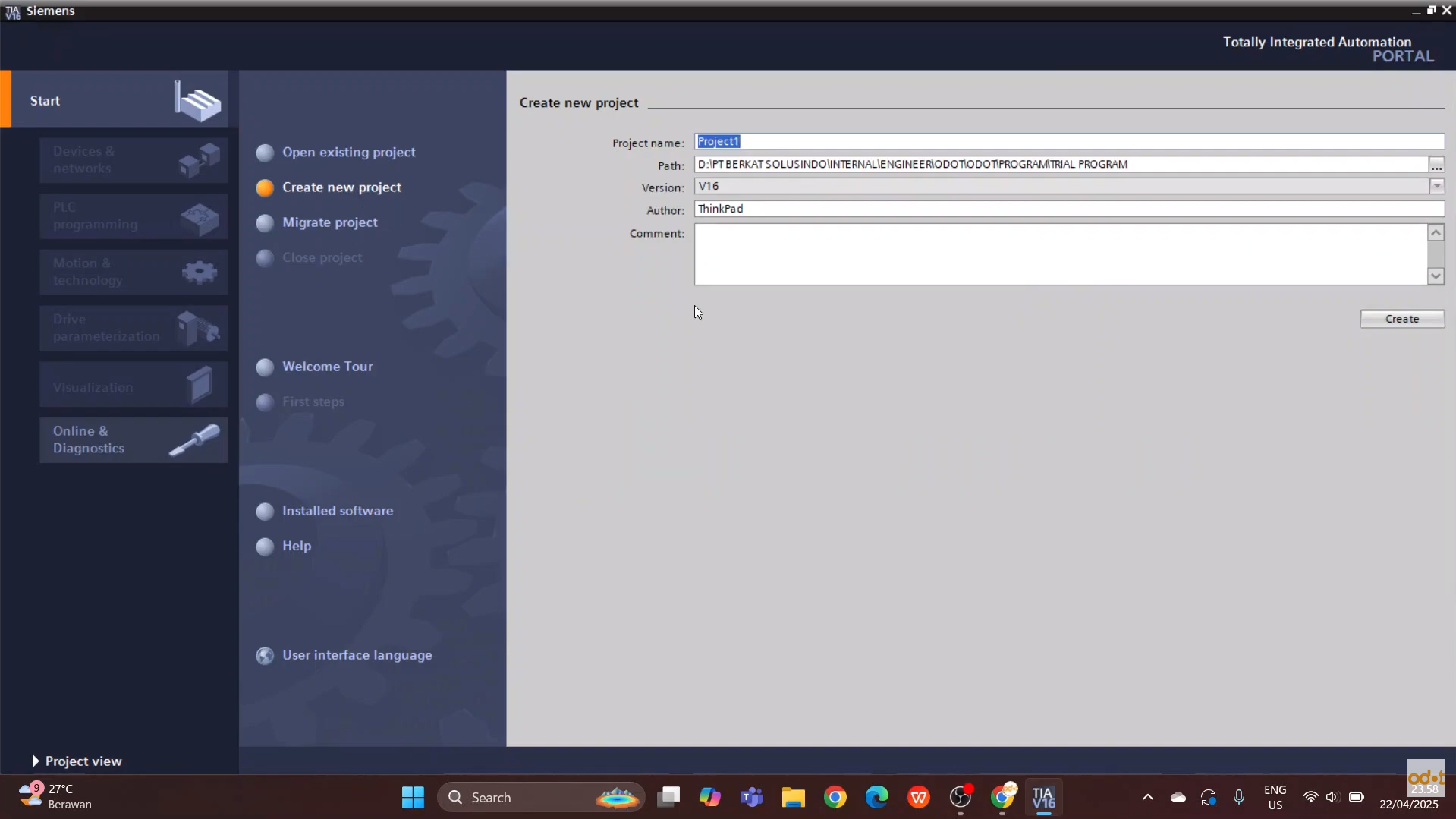

۱. نرم‌افزار TIA Portal را اجرا کنید
۲. گزینه Create New Project را انتخاب کنید
۳. نام پروژه را وارد کرده و روی Create کلیک کنید

۴-۲. افزودن PLC به پروژه

۱. از بخش Device & Network گزینه Add New Device را انتخاب کنید
۲. PLC مورد نظر را انتخاب کنید (در این آموزش از CPU 315-2 DP استفاده شده است)
۳. تنظیمات Profibus Communication را بررسی کنید (آدرس پیش‌فرض ۲)

۴-۳. نصب فایل GSD مبدل

برای اینکه TIA Portal بتواند مبدل ODOT-DPM01 را شناسایی کند، باید فایل GSD آن را نصب کنید:

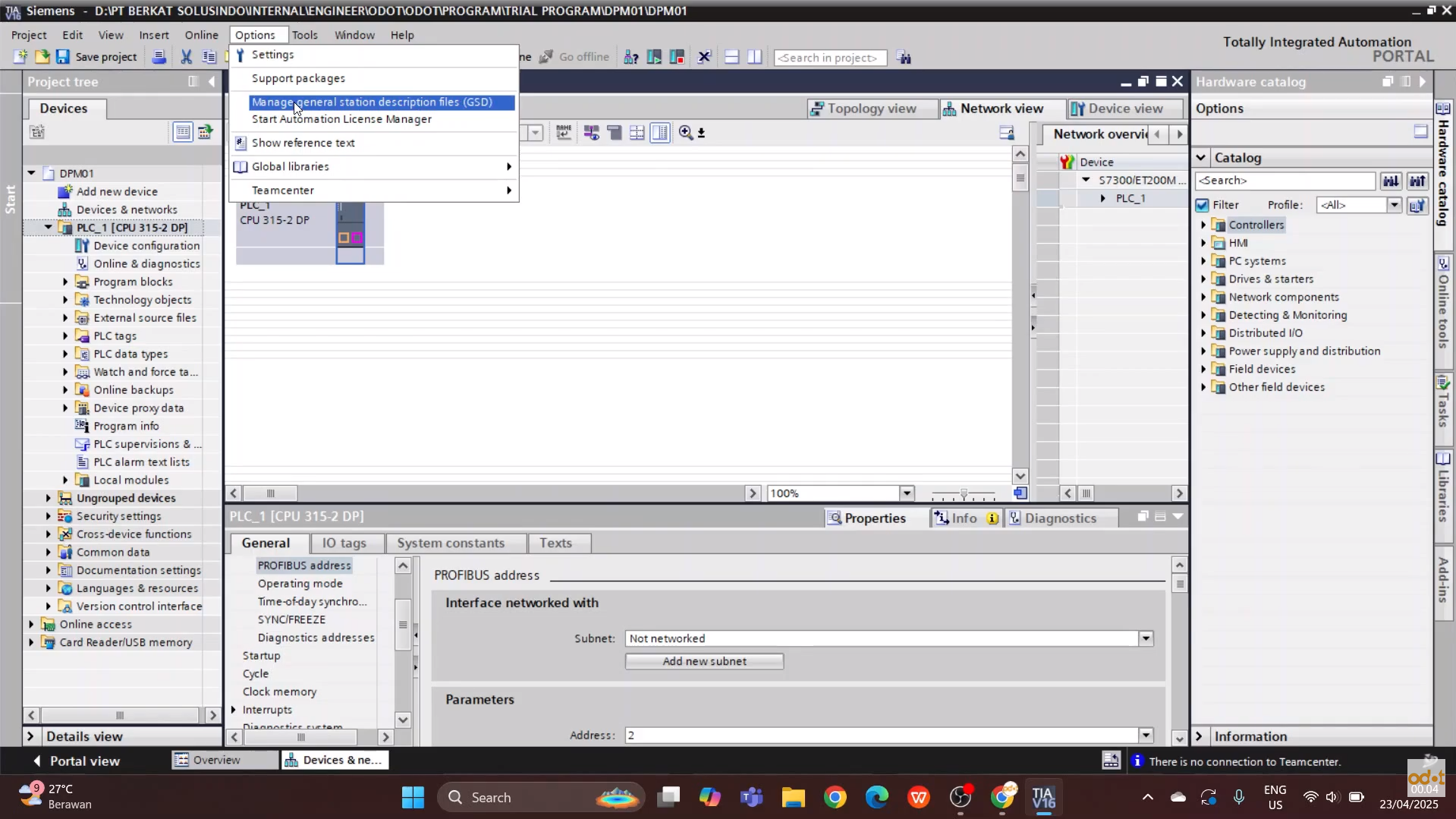

۱. از منوی Options گزینه Manage general station description file (GSD) را انتخاب کنید
۲. فایل GSD دانلودشده از وب‌سایت شرکت ODOT را انتخاب کنید
۳. روی Install کلیک کنید
۴. پس از اتمام نصب، روی Close کلیک کنید

نکته: فایل GSD مبدل ODOT-DPM01 به‌صورت رایگان از وب‌سایت رسمی شرکت ODOT Automation قابل دانلود است.

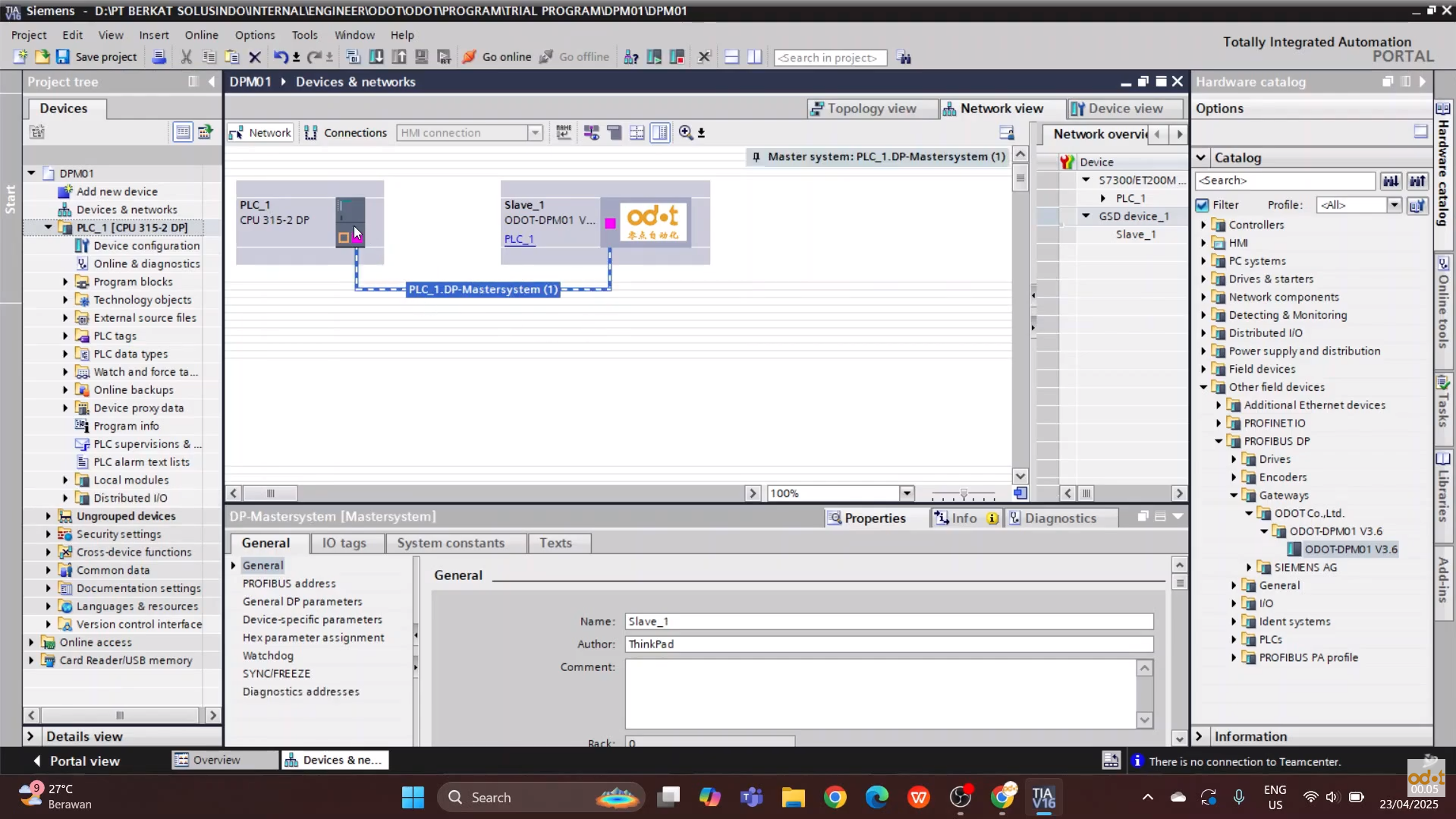

۴-۴. افزودن مبدل به شبکه Profibus

۱. در بخش Hardware Catalog به مسیر Profibus DP → Gateway → ODOT بروید
۲. گزینه ODOT DPM01 را انتخاب کرده و به محیط Network View اضافه کنید
۳. مبدل را به PLC متصل کنید (کشیدن خط ارتباطی بین دو دستگاه)
۴. آدرس Profibus مبدل را روی ۳ تنظیم کنید (مطابق با تنظیمات سوئیچ DIP)
۵. نرخ انتقال (Transmission Speed) را روی ۱٫۵ مگابیت بر ثانیه قرار دهید
۶. آدرس بالا (Highest Address) را روی ۱۲۶ بگذارید

۴-۵. تنظیمات پورت Modbus

در بخش تنظیمات مبدل، پورت Modbus را به‌صورت زیر پیکربندی کنید:

• حالت (Mode): Master (در صورتی که مبدل به‌عنوان Master عمل کند)

• نرخ باد (Baud Rate): ۹۶۰۰ (قابل تنظیم بر اساس تجهیزات)

• پاریتی (Parity): None

• بیت توقف (Stop Bit): ۱

• بیت داده (Data Bit): ۸

نکته: در صورتی که مبدل به‌عنوان Slave استفاده شود، باید Slot ID نیز تنظیم گردد.

۴-۶. تعریف داده‌های تبادلی

برای تبادل داده بین مبدل و PLC، باید ماژول‌های داده را تعریف کنید:

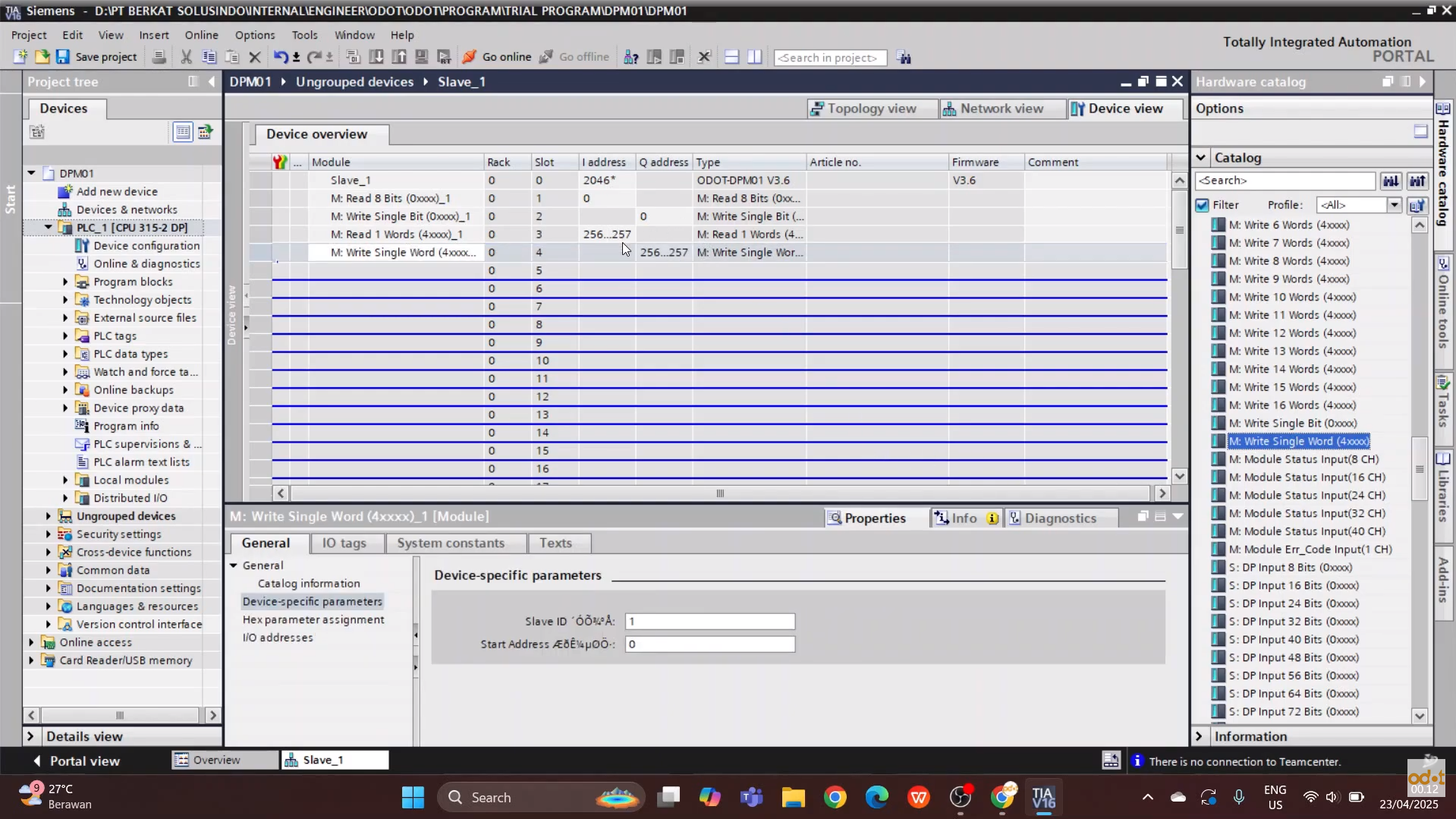

۱. مبدل را Expand کنید تا لیست ماژول‌های قابل اضافه‌شدن نمایش داده شود
۲. برای خواندن ۸ بیت ورودی دیجیتال (Read 8 Coils):

• ماژول مربوطه را انتخاب کنید

• آدرس شروع (Start Address) را روی ۰ تنظیم کنید
  ۳. برای نوشتن یک رجیستر (Write Single Register):

• ماژول Write Single Word را انتخاب کنید

• آدرس را روی ۳۰ تنظیم کنید (QW30)
  ۴. برای خواندن یک رجیستر (Read Single Register):

• ماژول Read Single Word را انتخاب کنید

• آدرس را روی ۳۰ تنظیم کنید (IW30)

• Slot ID را روی ۱ قرار دهید

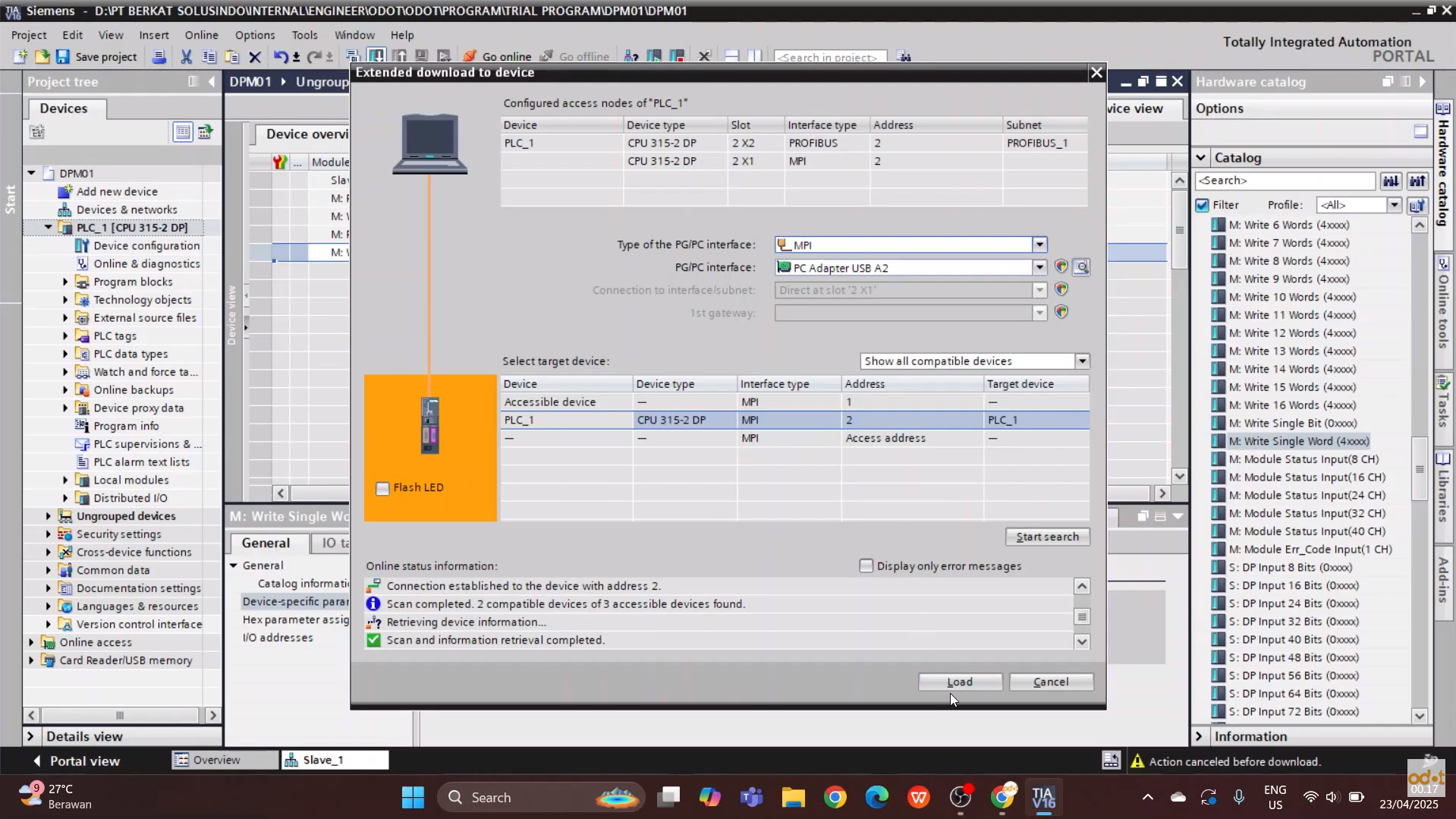

۴-۷. کامپایل و دانلود

۱. پروژه را Compile کنید
۲. گزینه Download را انتخاب کنید
۳. نوع اتصال را انتخاب کنید (در این آموزش از MPI استفاده شده است)
۴. مراحل دانلود را تا پایان طی کنید

۵. تست و مانیتورینگ

۵-۱. مانیتورینگ در TIA Portal

پس از دانلود موفق پروژه:

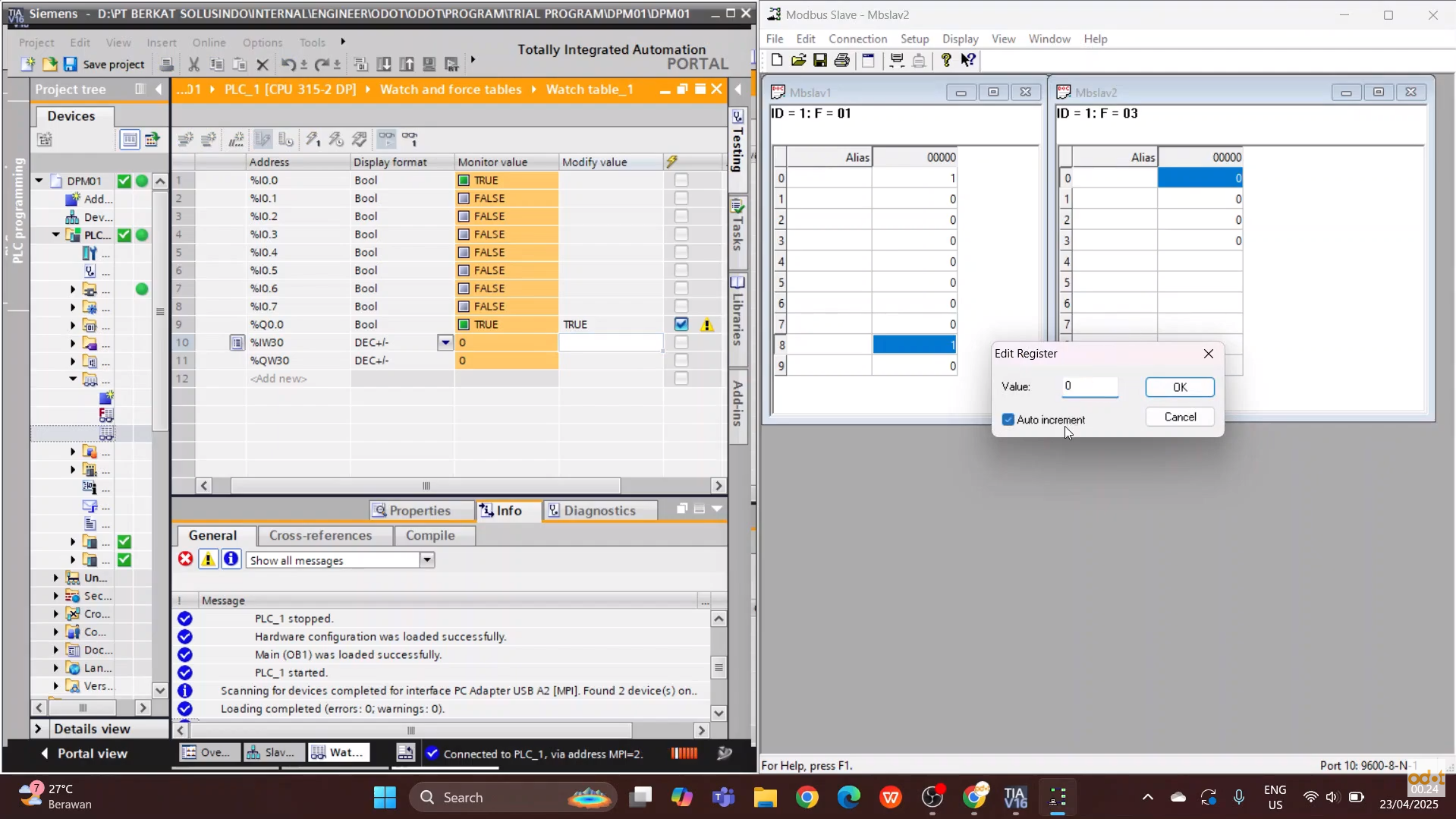

۱. یک Watch Table جدید ایجاد کنید
۲. متغیرهای زیر را به Watch Table اضافه کنید:

• I0.0 تا I0.7 (برای ۸ بیت ورودی)

• IW30 (برای داده‌های خوانده‌شده از رجیستر)

• QW30 (برای داده‌های نوشته‌شده به رجیستر)
  ۳. حالت Online را فعال کرده و مقادیر را مانیتور کنید

۵-۲. تست با شبیه‌ساز Modbus

برای تست عملکرد مبدل:

۱. یک شبیه‌ساز Modbus RTU (مانند ModSim یا ModScan) اجرا کنید
۲. تنظیمات ارتباطی را مطابق با مبدل انجام دهید (نرخ ۹۶۰۰، ۸ بیت داده، ۱ بیت توقف، بدون پاریتی)
۳. آدرس Slave ID را روی ۱ قرار دهید
۴. برای خواندن Coil (دستور ۰۱):

• آدرس شروع را روی ۰ و تعداد را روی ۱۰ قرار دهید

• با تغییر وضعیت بیت‌ها در شبیه‌ساز، وضعیت ورودی‌های PLC (I0.0 تا I0.7) تغییر خواهد کرد
  ۵. برای خواندن Register (دستور ۰۳):

• آدرس شروع را روی ۴ قرار دهید

• مقدار رجیستر در IW30 PLC قابل مشاهده است
  ۶. برای نوشتن Register (دستور ۰۶):

• تغییر مقدار در QW30 PLC باعث تغییر مقدار رجیستر در شبیه‌ساز می‌شود

۶. جمع‌بندی

مبدل ODOT-DPM01 راهکاری کارآمد و مقرون‌به‌صرفه برای اتصال تجهیزات دارای پروتکل Modbus RTU به شبکه‌های Profibus-DP فراهم می‌کند. با مشخصات فنی مناسب، محدوده دمایی گسترده (۴۰- تا ۸۵+ درجه سانتی‌گراد) و پشتیبانی از حالت‌های Master و Slave، این محصول گزینه‌ای ایده‌آل برای پروژه‌های صنعتی متنوع به‌شمار می‌رود.

مراحل کلیدی راه‌اندازی این مبدل عبارت‌اند از:

1. تنظیم آدرس Profibus با سوئیچ‌های DIP

2. نصب فایل GSD در TIA Portal

3. پیکربندی شبکه و اتصال مبدل به PLC

4. تنظیمات پورت Modbus (Master/Slave، نرخ باد، پاریتی)

5. تعریف ماژول‌های داده برای تبادل اطلاعات

6. دانلود و تست عملکرد

با انجام این مراحل، ارتباط بین دنیای Modbus و Profibus به‌سادگی برقرار شده و داده‌ها به‌صورت قابل‌اطمینان بین تجهیزات تبادل می‌شوند.
